eATC-S自动化PCR仪
  • eATC-S自动化PCR仪
  • 产品名称：eATC-S自动化PCR仪
  • 英文名称：Automatic Thermal Cycler
  • 产品型号：eATC-S
  • 设计理念：着重解决自动化用户对PCR仪可靠性和维修性的担忧。

服务电话：400-086-6869







一



设计理念



eATC-S 自动化PCR仪



设计理念：着重解决自动化用户对PCR仪可靠性和维修性的担忧。

产品规格：96/384模块选配，仅适用于全裙板和矮管

独特功能：用户可自主快速更换PCR模块、免温度校准、防泄漏。

专有技术：快速插拔技术、模块免校准技术；防泄漏密封支架技术；液冷技术。

市场定位：自动化工作站配套。

二

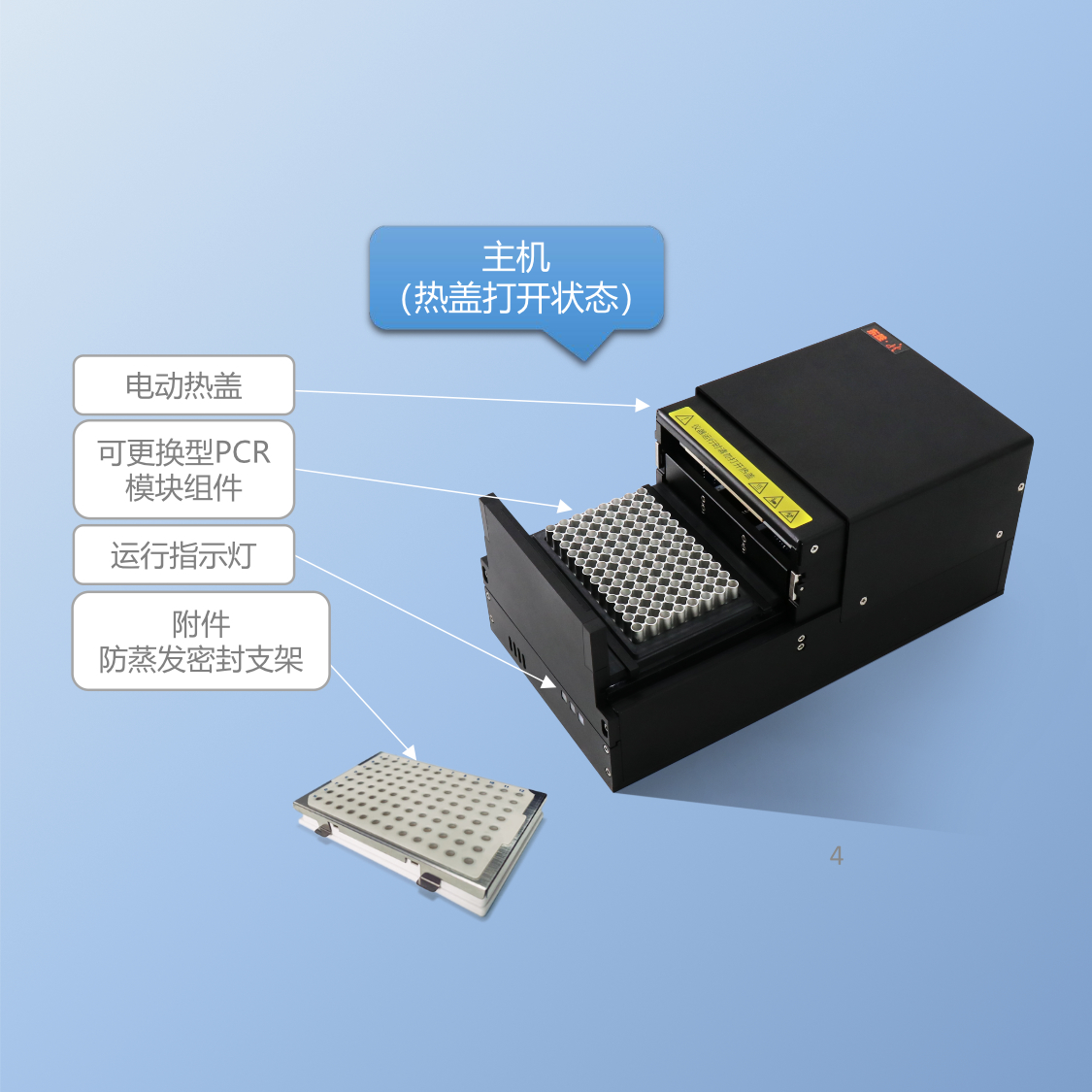

产品外观



三



专有技术


01


快速插拔模块技术

该技术使得客户在厂家指导后，可以自行更换PCR模块，解决了客户对自动化设备维修及时性的担忧。



02


模块免校准技术

该技术解决了快速更换PCR热循环模块更滑后需要温度校准的问题，使得用户自主维修成为可能。




03

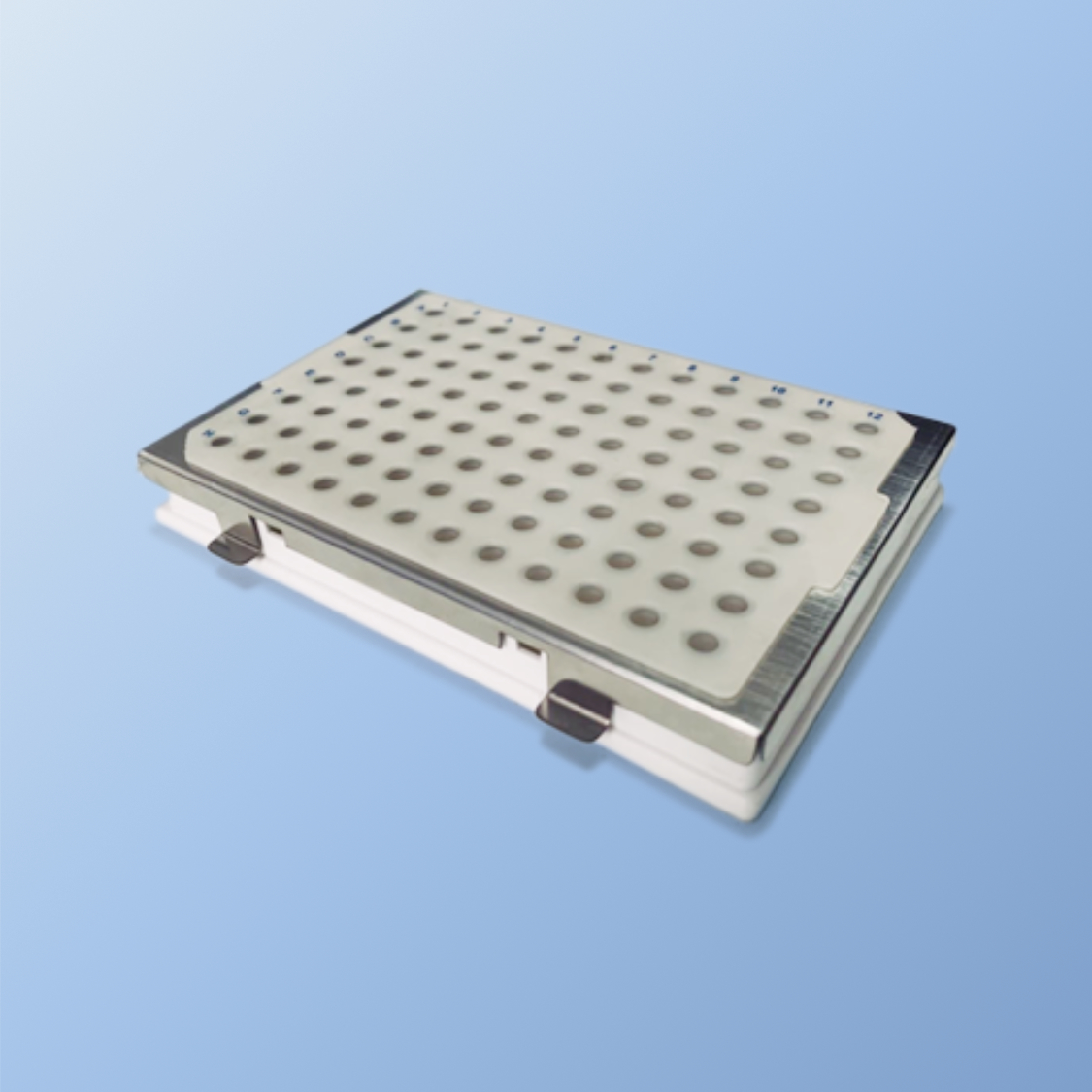

防蒸发密封支架技术

该技术解决了扩增完成后，机械手抓取密封垫时的泄漏问题，有效地防止了扩增产物的交叉污染。







04


液冷远端散热技术

该技术解决了将热循环过程的热量引导到工作站外散热，有效的防止了工作站内的热量积累和气流扰动引起的污染风险。

该技术使得PCR主机能够在工作站内紧密布局，不必担心风冷方式对通风口的遮挡。



四



安装尺寸

五



系统连接

系统连接示意图

实物连接图


六



通讯协议及上位机界面……






七

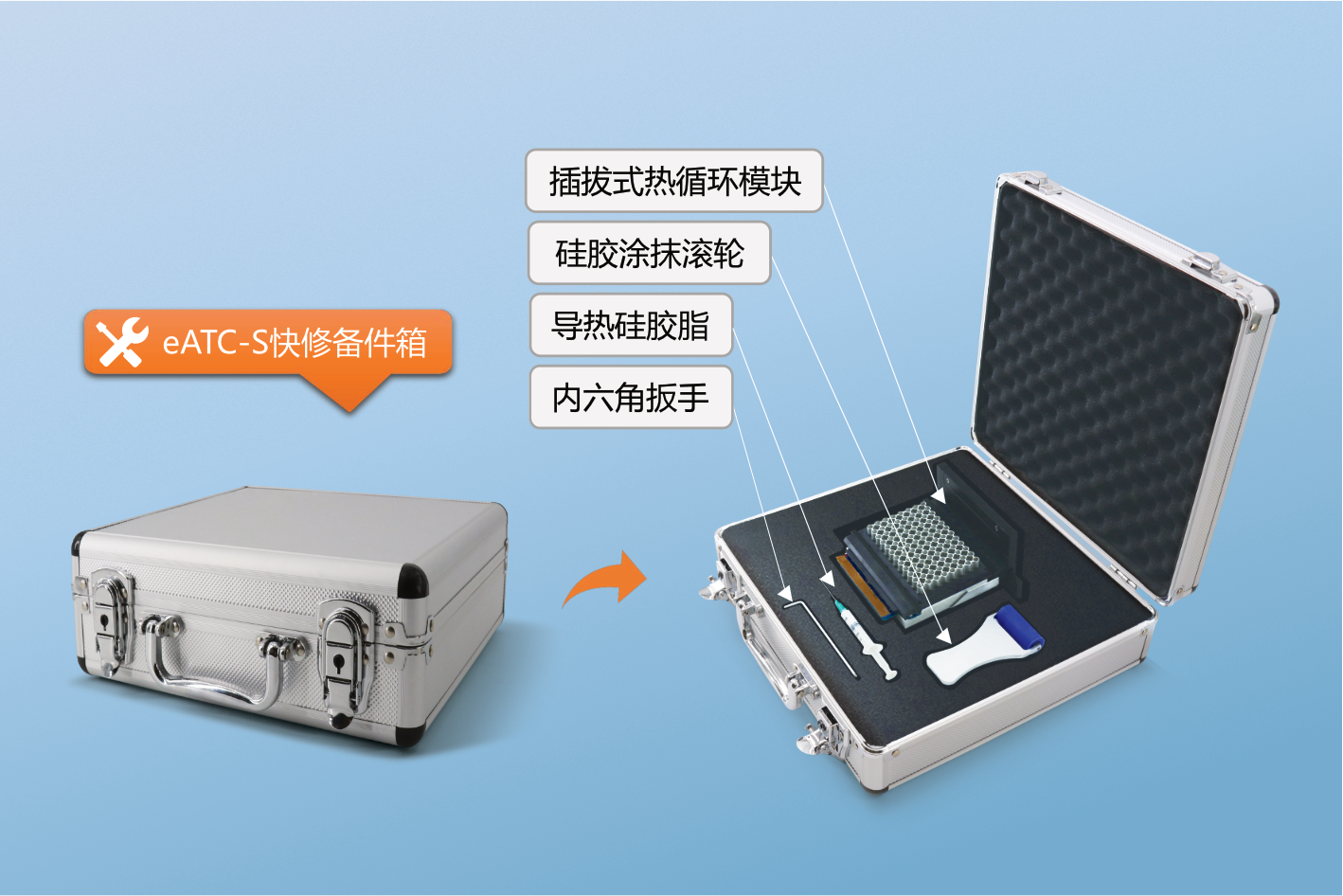

维修工具包





大家知道，半导体制冷片（Peltier）是PCR仪中的核心元件，也是易损元件，它决定了PCR仪能够正常工作，损坏时需要更换。
更换制冷片是一个很专业的工作，需要测量、配对、组装、测试、温度校准等，需要很多专业知识和专用工具。
本工具箱解决了以上问题。我们将反应板（Block）、温度传感器、电路、插头、Peltier、压紧机构进行了一体化设计，形成一个标准的变温模块，并将其与热界面材料、拆装工具等打包在一个工具箱内，作为备件备用。需要时，用户可在几分钟内完成变温模块的更换，且不需要温度校准，直接工作。
将损坏的模块放回备件箱后，及时将备件箱返回东胜龙厂家，厂家将模块维修、校准好后再返回用户备用。该工具箱多次试用。
本“快修备件箱” 需要单独购买。

八

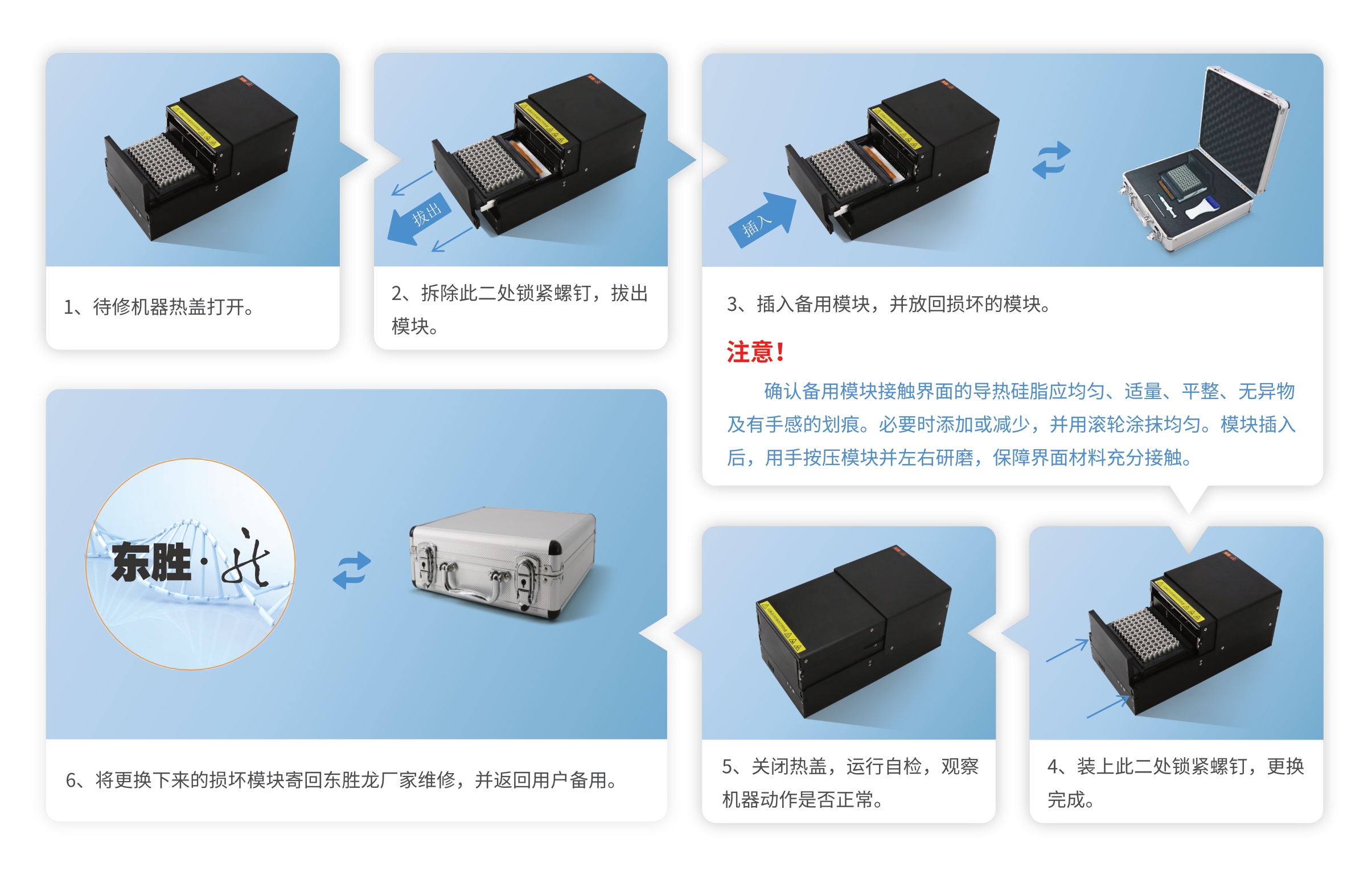

快捷维修



九



互换性验证



01

同模块、同主机上反复拆装……完全互换

02

同模块，不同主机上安装……完全互换



十



自动化系列产品



01


eATC-S 自动化PCR仪

只适用全裙板，体积小、共功能全。
适用于工作站内放置、多台放置。
也可作为独立的一台PCR仪使用。

02

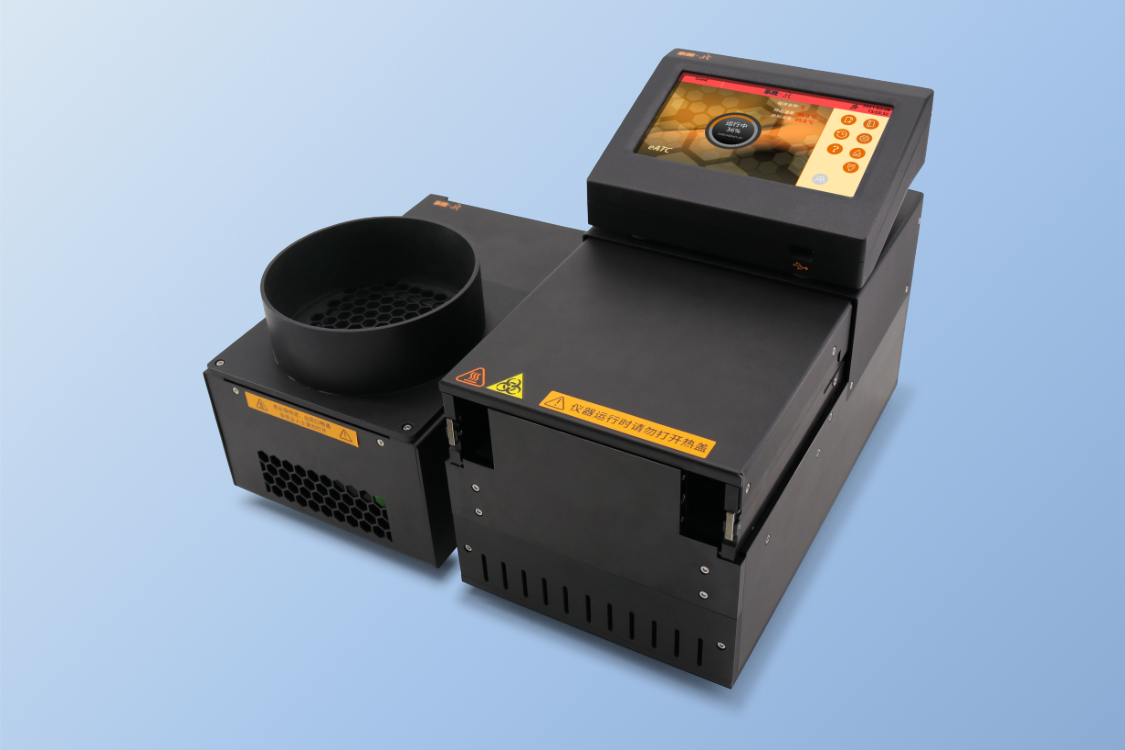

eATC 自动化PCR仪

适用全规格试管耗材。体积较大、共功能全。
适用于工作站外放置。
可作为独立的一台PCR仪使用。


03


ECU831制冷单元

适用一般工作站，4~70℃
通信接口。
模块可定制。
