eATC-S自动化PCR仪
  • eATC-S自动化PCR仪
  • 产品名称：eATC-S自动化PCR仪
  • 英文名称：Automated Thermal Cycler
  • 产品型号：eATC-S
  • 设计理念：快修不求人

服务电话：400-086-6869








一  设计理念





eATC-S 自动化PCR仪



设计理念：维修不求人

产品规格：0.1ml/0.2ml(二选一)、96/384模块可选配

独特功能：DIY更换模块、模块免校准、防蒸发插板式热盖、液冷散热

市场定位：为自动化工作站配套

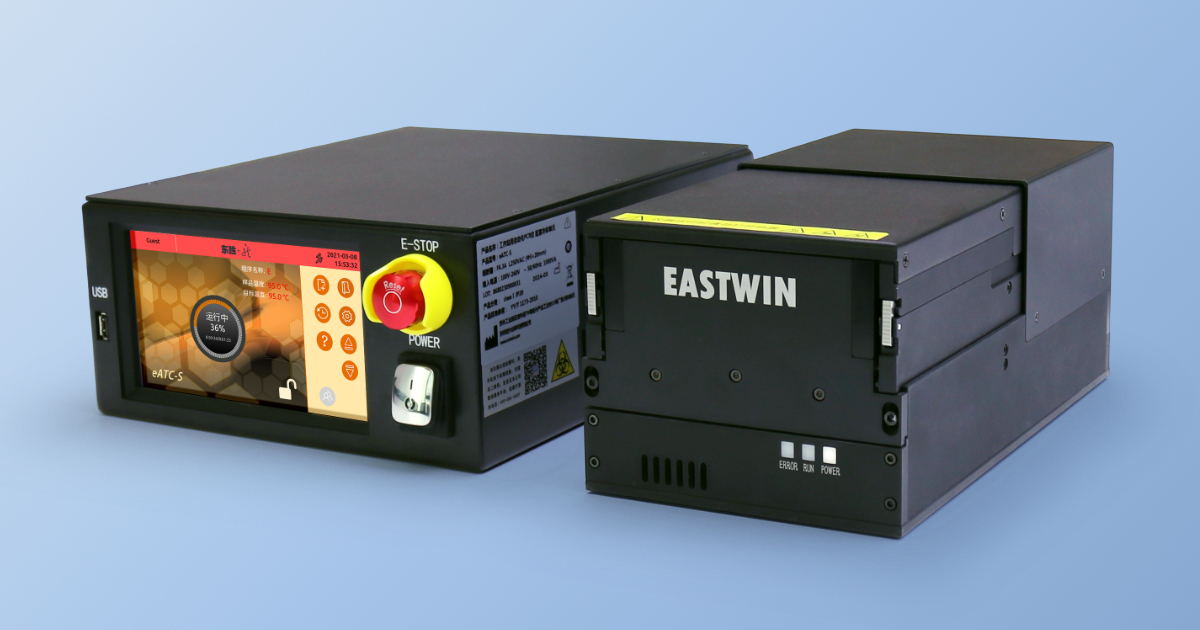

二  产品外观






三 专有技术



01

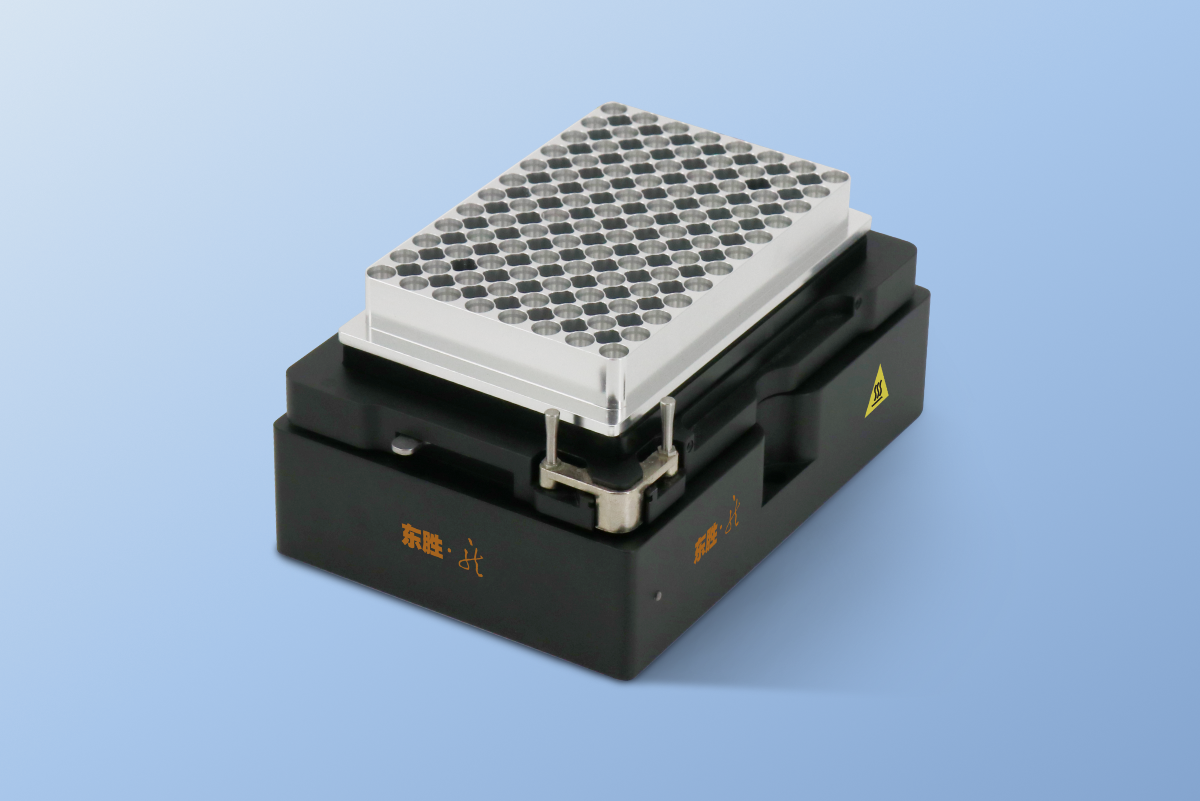

快速插拔模块技术

该技术使得客户在厂家指导后，可以自行更换PCR模块，解决了客户对自动化设备维修及时性的担忧。



02


模块免校准技术

该技术解决了快速更换PCR热循环模块后的温度校准问题，使得用户自主维修成为可能。




03


插板式防蒸发热盖

该技术解决了扩增过程中的试剂蒸发，可保障一个PCR试验后试剂的蒸发率小于6%，且均匀无个别孔蒸干现象。
本公司提供专门的热盖耗材。





04


液冷远端散热技术

该技术解决了将热循环过程的热量引导到工作站外散热，有效的防止了工作站内的热量积累和气流扰动引起的污染风险。

该技术使得PCR主机能够在工作站内紧密布局，不必担心风冷方式对通风口的遮挡。

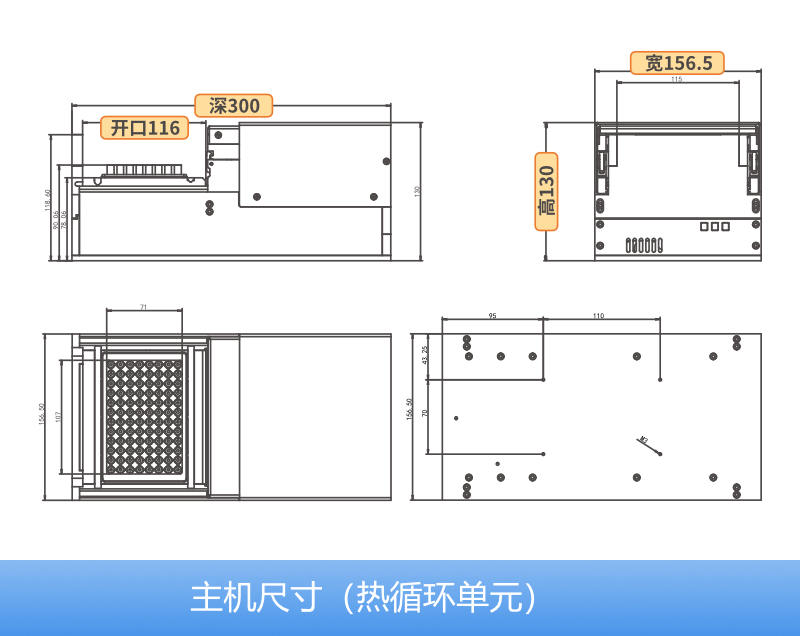

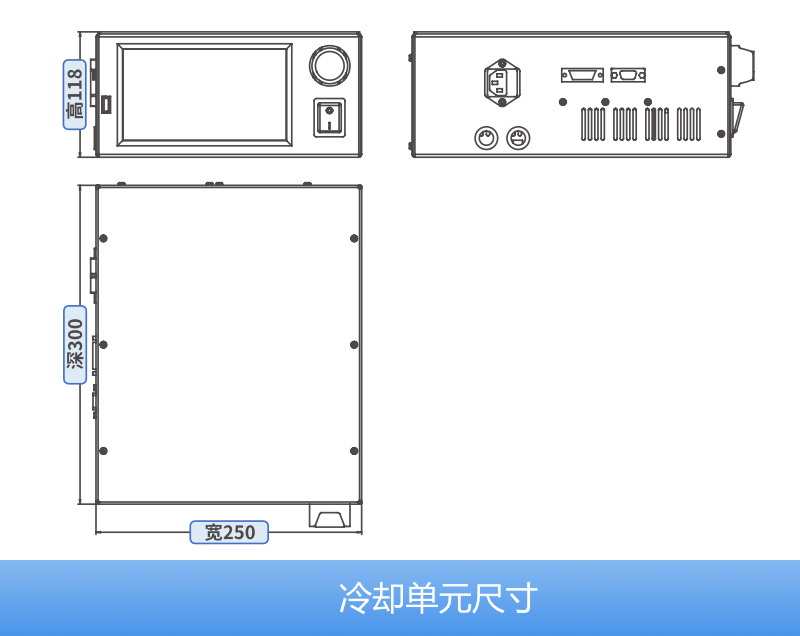

四 安装尺寸




五  系统连接

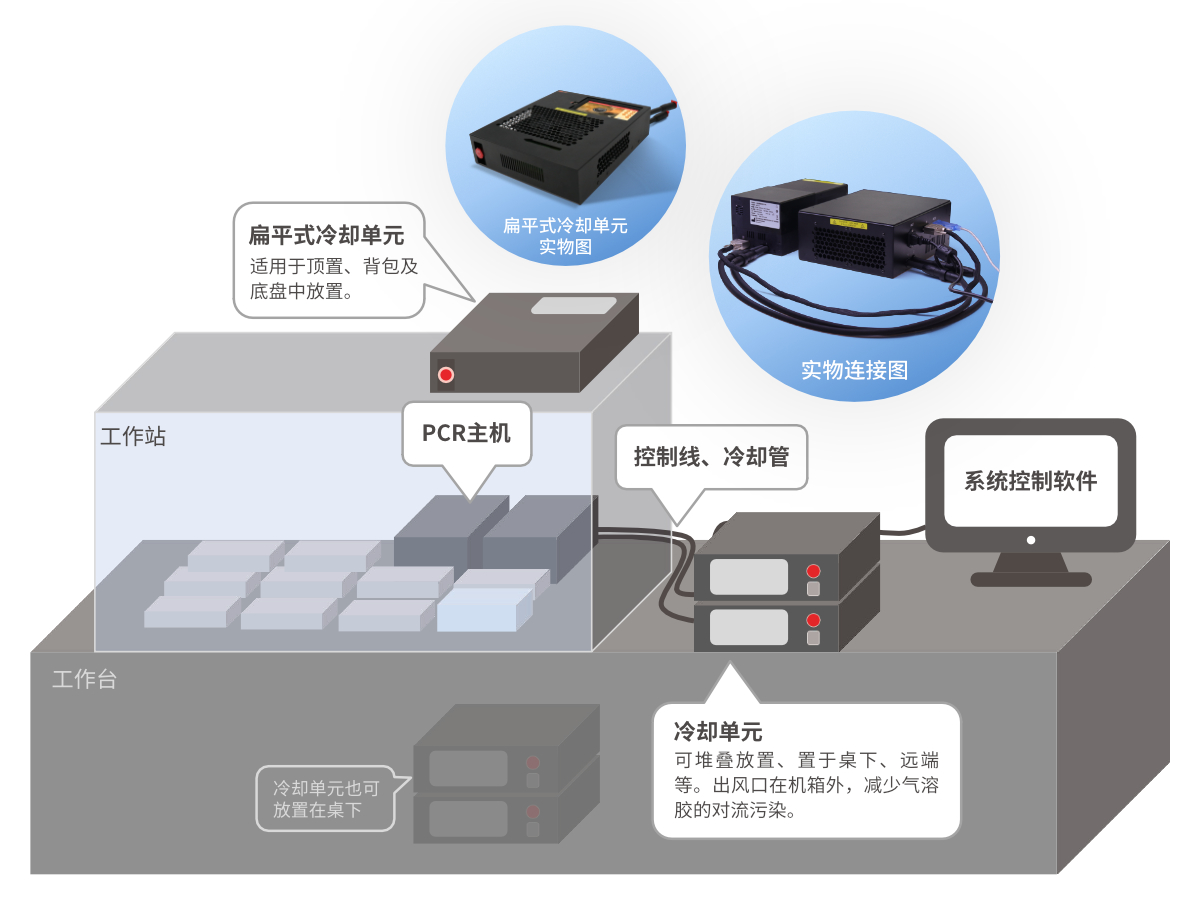

系统连接示意图

实物连接图


六  通讯协议及上位机界面……







七  维修工具包







大家知道，半导体制冷片（Peltier）是PCR仪中的核心元件，也是易损元件，它决定了PCR仪能够正常工作，损坏时需要更换。
更换制冷片是一个很专业的工作，需要测量、配对、组装、测试、温度校准等，需要很多专业知识和专用工具。
本工具箱解决了以上问题。我们将反应板（Block）、温度传感器、电路、插头、Peltier、压紧机构进行了一体化设计，形成一个标准的变温模块，并将其与热界面材料、拆装工具等打包在一个工具箱内，作为备件备用。需要时，用户可在几分钟内完成变温模块的更换，且不需要温度校准，直接工作。
将损坏的模块放回备件箱后，及时将备件箱返回东胜龙厂家，厂家将模块维修、校准好后再返回用户备用。该工具箱多次试用。
本“快修备件箱” 需要单独购买。

八  快捷维修





九 互换性验证




01

同模块、同主机上反复拆装……完全互换

02

同模块，不同主机上安装……完全互换



十  自动化系列产品




01


eATC-S自动化PCR仪

● 只适用全裙板，体积小、功能全。
● 适用于工作站内放置、多台放置。
● 也可作为独立的一台PCR仪使用。


02


eMH2000自动化混匀仪

● 专为工作站配套设计，带通信接口及协议。
● 加热、恒温、振荡、定位功能。
● 占地一个板位。
● 可提供各种耗材的适配器。

03


ECU831制冷单元

● 适用一般工作站，4~70℃。
● 通信接口。
● 模块可定制。
